福州地鐵下月將穿越閩江底 20多米深400米長

隧道內擺放著各種儀器

□東快記者許才芳/文劉興/圖

2月17日前，福州地鐵將在閩江20多米深處，進行400米長的“穿越之旅”。這也是福州地鐵最具挑戰性的施工，也是全國罕有的。

為了保證“穿江之旅”順利，昨日，福州市地鐵公司特地從上海請來德國專家，在正式掘進隧道前，為盾構機進行一次全面的體檢。

據了解，下穿閩江段隧道施工段，位于福州地鐵1號線達道站至上藤站區間（后稱“達上區間”）。該區間總長度約1687米，由約200米棚戶區盾構法隧道+380米礦山法隧道+400米下穿閩江段（盾構法）+700米閩江北側盾構軟土段（含孤石）組成。

目前，區間上行線盾構機正在下穿掘進上藤站相鄰的棚戶區變更段，而區間下行線盾構機已經完成棚戶區變更段的掘進施工，在礦山法隧道內到達接收后，于去年11月21日被牽引至礦山法隧道橫通道處，目前正在做下穿閩江前的整修和改造，待其改造完畢（過程約需2個多月），之后就將破硬巖、過軟硬交界段、進入飽和含水砂層，一路向北，下穿中洲島、"V"形沖溝（江底離盾構隧道頂只有8.3米），再經達江路、江濱中大道、臺江路、新玉環路、大同路，最后抵達達道站接收完成。

檢測現場

盾構機上一把滾刀要兩個人合力搬動

昨日上午9時，東南快報記者跟隨德國專家Felix及施工單位技術人員從地鐵上藤站車站主體工程負三層進入隧道。

穿過200米棚戶區盾構法隧道,再經過350米左右的礦山法隧道后，記者看到幾名工人正在檢修、拆卸盾構機零件。盾頭下方，放著幾十個直徑四五十厘米的刀盤。“這是世界最好最先進的刀具，叫重型滾刀，全部進口。”據上海基礎工程公司福州地鐵1號線07標段項目部書記沈曉忠介紹，為了應對閩江底的硬巖，順利穿越閩江，他們從意大利進口了111把滾刀，這些滾刀刀刃部分全是鎢鋼制成的，可以應對江底183兆帕堅硬的巖石。

記者見每把滾刀均要2名工人合力才能搬動，沈曉忠說，一把滾刀重量達150公斤。每把滾刀價值3.2萬元。

德國專家爬上盾頭，邊指導技術人員拆卸零件，邊對盾構機驅動部分進行檢修。

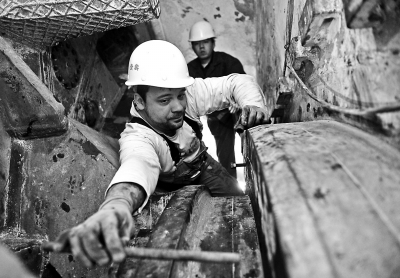

德國專家爬上盾頭，對盾構機驅動部分進行檢修

揭秘

1.地鐵為何要從閩江底穿過？

福州地鐵1號線這兩站區間隧道為何要從閩江底穿過呢？據介紹，1號線達道站至上藤站段穿越閩江區間隧道起到溝通連接廣達路和六一南路的作用，同時也避免了對已建解放大橋、閩江大橋橋位的影響。

2.過江段盾構工程難在何處？

閩江江底地層為全斷面砂層，且閩江南北兩岸地質差異大，南岸盾構出洞還需穿越11米硬巖及18米上軟下硬過渡地層。根據地質情況，過閩江段分三個區段，分別為全斷面硬巖、軟硬交界面、江底中砂層階段。

這三個區段對施工而言存在兩項極為不利的影響：一是由硬巖轉到飽和砂土，施工過程中將不可避免地存在多次更換刀具以適應不同的地層，每次換刀施工因地層條件不同將持續一周到半個月時間不等，在這種土層下開倉風險也極高，這無疑是一個嚴峻的考驗。二是在穿越閩江時江底大部分沒有隔水層，高水壓情況下覆土局部厚度僅有8.3米，滲流路徑較短，盾構機通過時易造成透水、擊穿等風險。

3.過閩江段如何防范風險？

據介紹，過閩江段隧道施工需要防范的包括盾構機設備、施工技術保證、材料準備、孤石處理預案、V型河床處理、軟硬交接加固體質量、成型隧道運營期保護措施等。

為保證閩江段的順利穿越，施工單位去年五次組織專家評審過江方案，如今還在閩江上搭設了鋼平臺，從江面下管至下方軟硬交界面地層，進行高壓旋噴樁的加固形成加固過渡區。

施工單位在氣壓換刀前制作泥膜時，還將在盾構機前方注入大量漿液滲透至此巖體的裂隙之中，以達到保壓的效果。

雖然一般盾構機工作2到3公里才會打開看一下，一般情況也不容易壞，不過閩江風險很大，盾構機驅動在江底不能維修，所以才特意請了德國專家過來。此次德國專家將檢測盾構機的刀盤、盾尾、液壓系統及主機驅動密封等。

同時，專家還將為盾構機過江提出一些改造方案。例如，刀盤刀具的改造，防噴涌為主的預防工程，細化加裝閘門的改造方案，盾尾加固，加滿盾尾油脂，保證承壓水或者江水無法從盾尾進入等。

待檢測好了后，盾構機就可以往閩江方面前拉50米，開展始發之前的準備工作。

?? 相關新聞：

?? 下月中旬開挖下穿閩江地鐵隧道　德專家到場檢測

　　地鐵1號線為下穿閩江做最后的準備

福州新聞網1月15日訊 福州地鐵下穿閩江隧道何時開挖?地鐵1號線過閩江段盾構將遭遇什么風險?施工方做了哪些準備工作?昨日,福州晚報記者專訪地鐵1號線達道站至上藤站區間施工方獲悉,下月中旬,開挖下穿閩江的地鐵隧道。為了做到萬無一失,德國專家親臨上藤站為過江盾構設備“體檢”。

閩江段地質復雜

江底離隧道頂只有8.3米

昨日上午,記者來到地鐵上藤站,工地內一片忙碌。據市地鐵公司相關負責人介紹,地鐵1號線達道站至上藤站總長1687米,由200米棚戶區盾構法隧道、380米礦山法隧道、400米下穿閩江段(盾構法)以及700米閩江北側盾構軟土段(含孤石)組成。其中,400米下穿閩江段,地質之復雜、風險之高、難度之大,為全國罕有。參與方案評審的專家曾感嘆:“這種地質是當今世界的難題,雖然工程量不大,但技術難度最大。”

目前,該區間上行線盾構機正在下穿掘進上藤站相鄰的棚戶區變更段,而下行線盾構機已經完成棚戶區變更段的掘進施工。

地鐵1號線下穿閩江工程有哪些難點?據海瑞克上海隧道機械有限公司項目部經理成衛勇介紹,該公司盾構機施工過上海長江西路隧道、杭州錢塘江隧道,區別于上海的黃浦江江底黏土與砂土組合地層、廣州的珠江江底軟硬不均的復合地層,閩江江底地層為全斷面砂層,而且閩江兩岸地質差異大,南岸盾構出洞還需穿越11米硬巖及18米上軟下硬過渡地層。

根據地質情況,過閩江段分為三個區段:一是全斷面硬巖,二是軟硬交界面,三是江底中砂層。對施工而言,存在兩項極為不利的影響:一是由硬巖轉到飽和砂土,刀具的配置需要更換,在這種土層下開倉風險極高;二是在下穿閩江時,江底大部分沒有隔水層,高水壓情況下覆土局部厚度僅有8.3米,滲流路徑較短,盾構機通過時易造成透水、擊穿等風險。

德國專家

昨日為盾構機“體檢”

據上海基礎工程集團有限公司福州地鐵1號線07標段項目部書記沈曉忠介紹,平時在海瑞克盾構檢測中,一般是2公里到3公里會打開看一下,一般情況是不會壞的,但過閩江的風險很大,因此要仔細看一下盾構的密封性。為了做到萬無一失,特意請德國專家到現場再次檢測。“因?yàn)槎軜?gòu)驅動猶如盾構機的心臟,在江底修復的可能性很低和風險相當高,我們希望在過閩江之前要打開檢查,保證驅動密封是一個良好的狀態,然后順利過江。”目前盾構機已掘進離閩江水底18米處。預計下月中旬,盾構機可下穿閩江進行施工。

沈曉忠說,受福州地質影響,盾構機需要下穿年代久遠的棚戶區地底,穿越高強度的巖層,穿越閩江段軟硬交界加固區,穿越高滲透性的砂層,穿越中洲島及孤石障礙物。福建省建筑設計研究院利用地微動探測技術已探明有4塊大孤石,對盾構機的刀、刀盤及其他配件來說,損傷極大,甚至可能無法推進而停工,這無疑是一個嚴峻的考驗。

使用世界最先進的滾刀

記者跟隨德國專家Felix及施工單位技術人員從地鐵上藤站車站主體工程負三層進入隧道,穿過200米棚戶區盾構法隧道后,又經過350米左右的礦山法隧道,見幾名工人正在檢修、拆卸盾構機零件,在盾頭下方,放著幾十個直徑四五十厘米的刀盤。“這是世界上最先進的刀具,叫重型滾刀,全部是進口的。”據沈曉忠介紹,為了應對閩江底的硬巖,他們從國外進口了111把滾刀,刀刃全是鎢鋼制成的,可以應對江底183兆帕堅硬的巖石。

每把滾刀均要2名工人才能搬動。沈曉忠說,一把滾刀重達150公斤,“每把滾刀價值3.2萬元,其中四把重型滾刀價值6.7萬元。”

過江盾構設備是特制的

據市地鐵公司相關負責人介紹,過閩江段隧道施工風險點包括盾構機設備、施工技術保證、材料準備、孤石處理預案、V形河床處理、軟硬交接加固體質量、隧道運營期保護措施、應急搶險演練等八個項目。

該負責人說,去年3月至10月,福州市地鐵公司和施工單位上海基礎工程集團有限公司先后召開五次專家評審會,邀請全國各地的專家認真審閱過閩江段方案,然后不斷優化方案。

過閩江段盾構設備是“特制的”。為確保盾構機過江時萬無一失,施工方特邀請盾構機制造廠家的專家(德國海瑞克公司)駐扎在工地,對盾構機進行一次全面檢測,其中包括刀盤、盾尾、液壓系統及主機驅動密封等;還為盾構機過江提出了一些改造方案,包括刀盤、刀具的改造;防噴涌為主的預防工程,細化加裝閘門的改造方案,選用高質量的設備、閘門閥;盾尾加固,在推進過程中,加滿盾尾油脂,保證承壓水或者江水無法從盾尾進入。

(福州晚報記者 邱泉盛/文 楊勇/攝)
