福州地鐵隧道首試“冷凍法”施工 “冰箱”造凍土

　　盾構上接收架

東快訊（記者許才芳）地下含水的巖土經過特殊處理，可以變成堅硬的凍土。在福州地鐵一號線秀山至羅漢山站間，福州地鐵施工首次采用了“冷凍加固法”，幫助地鐵隧道的挖掘和成形。和其余區間不同的是，秀羅區間下行線是冷凍法在福州地鐵實施的首個成功案例。

昨日，東南快報記者從福州市地鐵公司獲悉：繼地鐵1號線秀山站-羅漢山站盾構區間上行線順利貫通，目前正加快進行附屬結構施工，盾構機也已轉場至羅漢山站-福州火車站站區間繼續掘進；近日，該區間下行線的盾構機又順利脫離接收井洞門，完成掘進。至此，該區間實現雙線貫通。

據了解，目前，福州地鐵1號線秀山站等14個站點已完成車站主體結構施工，象峰站等7個站點正進行基坑開挖及車站主體結構施工。

1號線盾構區間總里程數37.2公里，已完成21.5公里，占比57.8％；礦山法隧道總里程數2.97公里，已完成2.58公里，占比86.9％。截至目前全線共21臺盾構機下井施工，其中秀山站-羅漢山站、斗門站-樹兜站、上藤站-三叉街站、白湖亭站-葫蘆陣站、葫蘆陣站-黃山站、黃山站-排下站以及城門站-三角埕站7個區間實現雙線貫通；象峰站-秀山站上行線、排下站-城門站下行線、三角埕站-臚雷站上行線區間、臚雷站-福州南站站下行線實現單線貫通。

探秘：

為何采用場地有限新技術上馬

地鐵1號線的秀山站-羅漢山站區間處于榕城北部秀峰路的地下空間內，線路總長度630米左右。在轉向下行線盾構掘進時，施工單位中鐵四局集團有限公司發現了特殊情況。

由于下行線盾構接收井所處的地面位置正好緊鄰著希爾頓酒店的規劃用地，和地鐵征地紅線重合，隧道50米范圍內有臨時建設的希爾頓兩層活動板房，解放溪也在50米左右的地方，場地十分有限。

因?yàn)檫@樣的特殊情況，下行線接收井上的地面不具備加固條件，原先慣用的旋噴樁端頭井加固形式便無法使用。經過仔細勘察，確定了采用水平冷凍法加固，可以說為迎接下行線盾構機出洞打造一扇人工“凍門”。

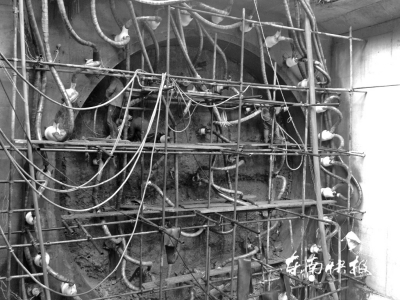

　　人工破除洞門第一層混凝土

有何效果

增加土層強度杜絕施工崩塌隱患

據該負責人介紹，所謂的“冷凍法”，就是一種通過冷凍，將天然巖土變成凍土的工法，可以增加土層的強度和穩定性，隔絕地下水，杜絕施工過程中崩塌等安全隱患，給地鐵增戴上了“頭盔”確保安全，同時對地面環境的影響也較小。

由于這是該工法在福州地鐵的首次使用，也給施工人員帶來不小的難題。“冷凍法對施工精度控制、質量控制等都有很高的要求。”該負責人說，首先，秀羅區間所處地層為土質主要以淤泥、碎卵石和殘積土層為主，一旦施工不仔細，就會產生凍結管侵入隧道、凍結體不能形成凍結環和凍結墻體、鹽水滲漏等問題。而如果盾構機從進入加固體到破洞門時間超出3天，就要重新恢復冷凍，風險、工期和成本都大大增加。

為了加快速度，施工人員調來了2臺冷凍機（一臺備用），冷卻塔、測溫儀、鉆機等機械設備輔助施工。2臺冷凍機，相當于2臺“大冰箱”，先用氟利昂降低鹽水溫度，再把冷鹽水通過54根打入土層的冷凍管，使之進入土層，不斷循環，將土層中的熱量帶出，給它“降溫”。通過對設備質量、冷凍材料的反復檢驗，終于，秀羅區間下行線接收井洞門水平冷凍法在8月25日正式開機冷凍。

未來前景

將在福州地鐵施工中逐步推廣

經過1個月的不斷降溫，加固區土體終于達到-10℃以下，迎來了下行線盾構機，經過3天掘進，盾構機順利脫離洞門，秀羅區間下行線順利貫通。

“在接收盾構過程中，洞門處沒發現滲漏水現象。”該負責人說，為了防止凍結過的土體解凍后，產生沉降問題，施工人員對洞門立即封堵注漿，目前地面累計最大沉降為15毫米。“可以說一切安全可控。”

秀羅區間下行線是冷凍法在福州地鐵1號線實施的首例，也是在福州特有富含水的碎卵礫石和殘積土層地質下實施冷凍法成功的首例，為在平均溫度高于36℃的外部環境下，按設計要求圓滿完成施工任務積累了良好經驗。“本月中下旬，秀羅區間上下行線13.5米長聯絡通道還會繼續采用冷凍法施工，以后會在福州地鐵施工中逐步推廣。”該負責人說。

?? 相關新聞：

?? 地鐵秀羅區間 高溫天造“洞門”盾構機嚼冰降火

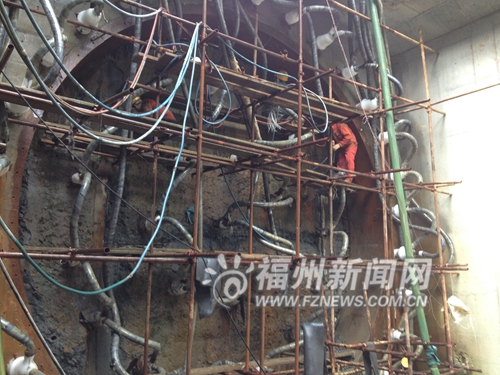

　　洞門連接了５４條冷凍管進行降溫加固。

福州新聞網10月13日訊　昨日記者從市地鐵公司獲悉，地鐵1號線秀山站至羅漢山站盾構區間(下稱“秀羅區間”)雙線已全部貫通。據了解，此次該區間下行線盾構機成功通過了經水平冷凍法加固的接收井洞門，這是冷凍法在福州地鐵實施的第一個成功案例。

首造“凍門”

迎接盾構出洞

據地鐵公司相關負責人介紹，地鐵1號線秀羅區間位于福州市北部秀峰路地下，線路長度630米左右，施工單位為中鐵四局集團有限公司。該區間在下行線施工中遇到一個特殊情況，即盾構接收井所處地面位置緊鄰希爾頓酒店規劃用地，距離解放溪約50米，場地條件有限，所以施工單位將端頭井洞門加固形式由采用傳統的旋噴樁改為水平冷凍法，為迎接下行線盾構機出洞打造一扇人工“凍門”。

實施冷凍法有什么作用呢?據這名負責人說，冷凍法是一種通過冷凍將天然巖土變成凍土的工法，可增加土層強度和穩定性，隔絕地下水，杜絕施工過程中崩塌等安全隱患，對地面環境的影響也較小。

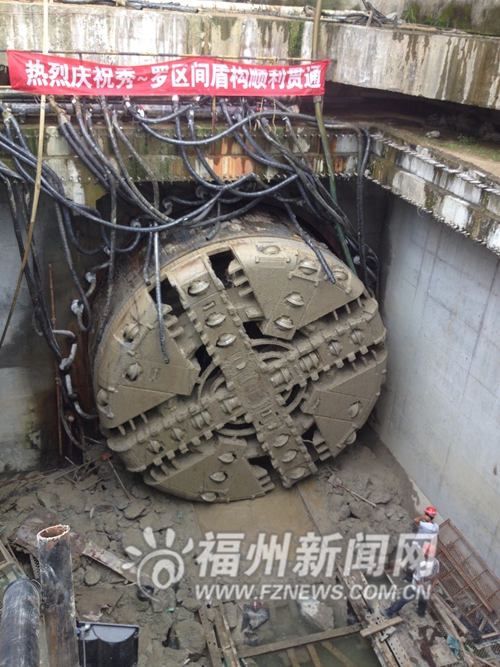

　　盾構機破洞而出。

“冰箱”制凍

攻克加固難題

據其介紹，盾構接收與冷凍法的配合施工應在短短3天內完成，也就是說，盾構機從進入加固體到破洞門時間若超出3天，需重新恢復冷凍，風險、工期、成本都會大大增加。施工單位嚴陣以待，提前做好充分的冷凍加固準備，調來兩臺冷凍機(一臺備用)、冷卻塔、測溫儀、鉆機等機械設備輔助施工。“兩臺冷凍機相當于兩臺大冰箱，其原理與冰箱差不多，先用氟利昂降低鹽水溫度，冷鹽水通過一根根打入土層的管道進入土層，不斷循環，把土層中的熱量帶出來。土層慢慢降溫，凍得硬度足夠時就可以鑿洞開挖了。”施工人員在現場布置了54個凍結孔及一些測溫孔，連接了54條冷凍管。8月底，秀羅區間下行線接收井洞門水平冷凍法正式開機冷凍。

該負責人介紹說，冷凍施工中，遇到的一大難題是9月氣溫仍然較高，每日室外平均溫度在36℃以上，而最理想冷凍環境溫度應為32℃內。另一方面，加固土體內存在流量較大的水，周邊又有滲漏情況，容易導致冷凍量的散失。針對此情況，施工方通過檢查接收井周邊環境及結構，對洞門漏水進行了封堵，并對周圍50米內的降水井也進行封堵，同時加大了冷卻水的流量。

另一難題是洞門防水裝置，由于接收井設計防水裝置為翻板加橡膠簾布板，受結構尺寸限制，冷凍管距離洞門鋼環較近，翻板無法安裝，最終洞門處裝兩道4毫米厚彈簧板巧妙攻克密封性難關。

成功破凍

累積技術經驗

經過約1個月的充分降溫準備工作，加固區土體達到-10℃以下，迎來了下行線盾構機，經過3天奮戰，盾構機順利脫離接收井洞門，完成秀羅區間下行線盾構掘進施工任務。在接收盾構過程中，洞門處未發現滲漏水現象。

據介紹，此次福州地鐵秀羅區間下行線冷凍法加固是冷凍法在地鐵1號線實施的首例，也是在福州特有富含水的碎卵礫石和殘積土層地質下實施冷凍法成功的首例，創造了在平均溫度高于36℃的外部環境下圓滿完成施工任務的良好經驗，拉開了福州地鐵后續使用冷凍法的序幕。

(福州晚報記者　邱泉盛　通訊員　謝丹婷　文/攝)
